6X6CM

模块+天线板       485输出,维根信号输出

• 工作电流：50mA
• 工作电压：+3.0-5.5V
• 工作温度：-35—80℃摄氏度
• 感应高度：4-8CM
• 模块尺寸：24*40*8
• 生产工艺：采用黑色绝缘胶密封
• 天线设计简单：在60x60的PCB板上绕3圈，线宽1.0MM
• 按型号下载 DATASHEET

典型应用

• 嵌入式手持设备

• 门禁考勤机

• 工业控制

• FR8116F-4469读写操作DEMO程序 FR8116D-RW读写卡DEMO程序

FR8116X系列模块

• 天线一体读写模块
• 读写距离：3-6CM
• 外形尺寸：55X40MM
• 电   源： DC3.0V-5.5V
• 典型耗电电流小于50mA ,待机电流小于10UA
• 工作环境：-25℃到65℃、相对湿度为5% 到 95%
• 输出格式： TTL232输出
• S50卡读写操作DEMO程序

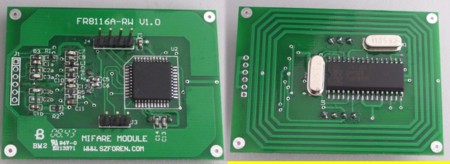

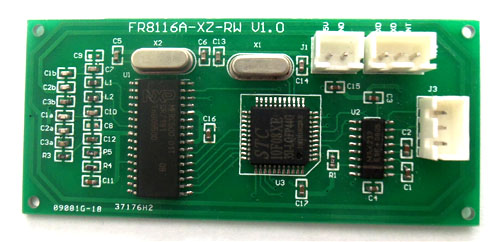

天线一体 MIFARE ONE 读写模块 FR8116A(LV)-RW

• 工作电压：3.0-4.2v 和 3.8-5.5v
• 工作电流：小于50mA
• 读卡种类：只读EM卡及兼容卡，读写125KHZ读写卡
• 接口：WG26/WG34/UART
• 读卡距离：因配接天线而异 4-15cm
• 工作温度：-25 ---- 85℃

• 工作电压：3.0-4.2v 和 3.8-5.5v
• 工作电流：小于50mA
• 读卡种类：只读EM卡及兼容卡，读写125KHZ读写卡
• 接口：WG26/WG34/UART
• 读卡距离：因配接天线而异 4-15cm
• 工作温度：-25 ---- 85℃

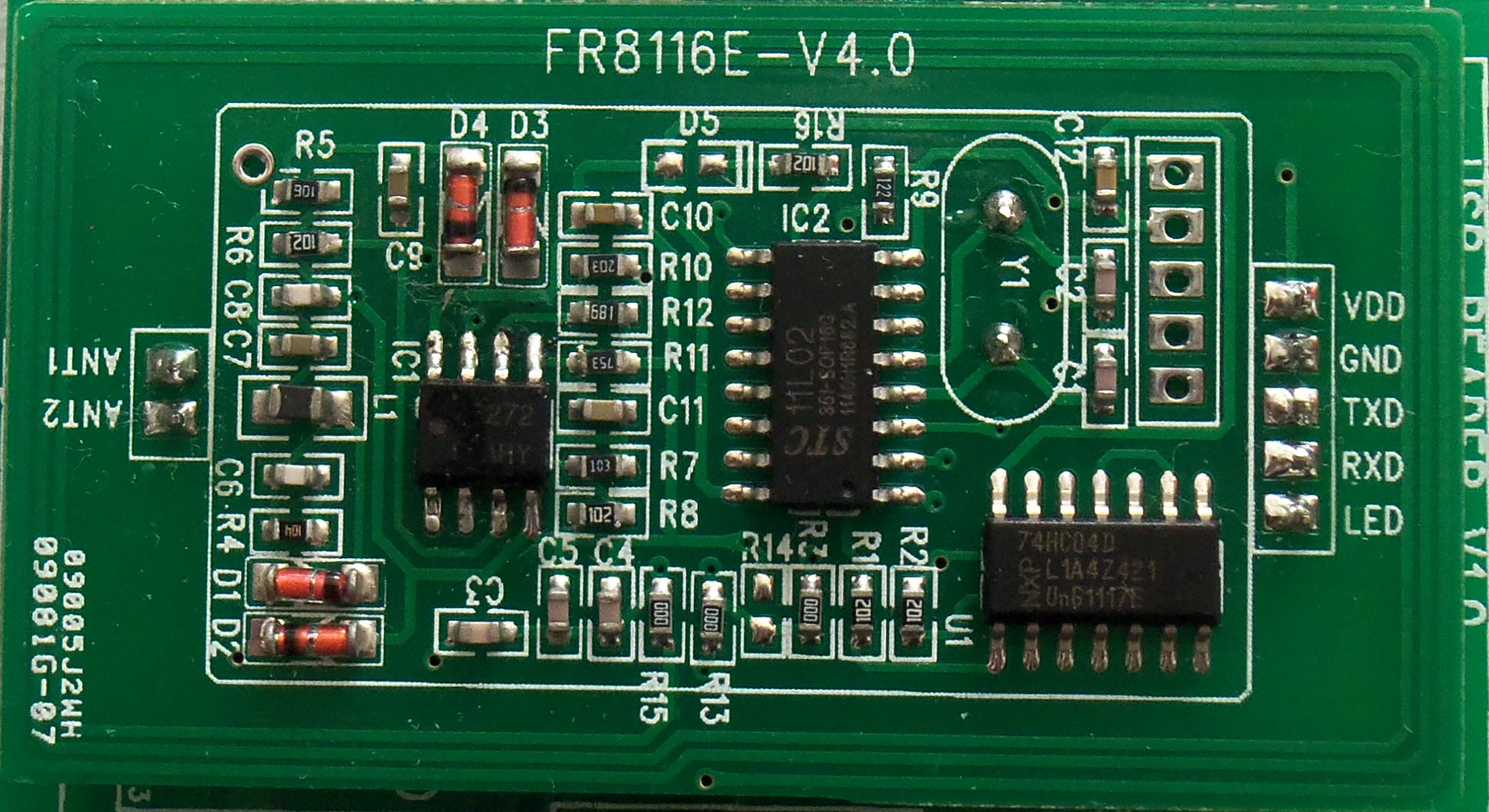

• 工作电压：3.0-4.2v 和 3.8-5.5v
• 工作电流：小于50mA
• 读卡种类：读写125KHZ读写卡
• 接口：UART
• 读卡距离：因配接天线而异 4-8cm
• 工作温度：-25 ---- 85℃

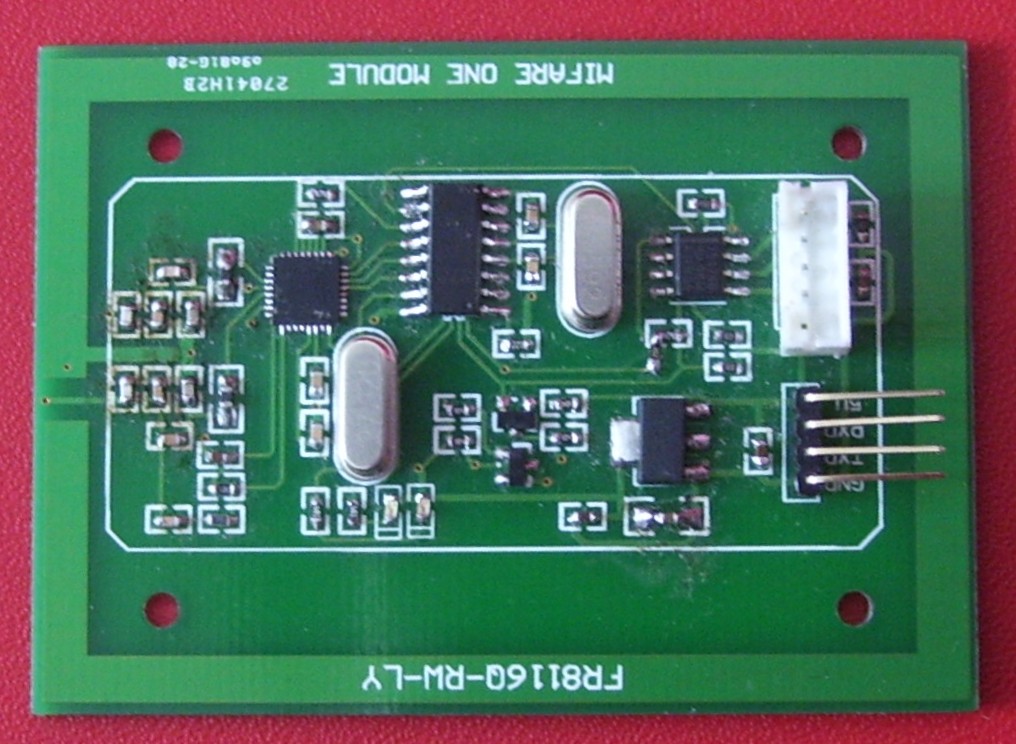

• 电    源： DC3.0V-3.6V

• 读卡工作电流：小于50mA

• 工作环境：-25℃到65℃、相对湿度为5% 到 95%

• 读卡类型：Mifare one S50 or S70及其兼容卡

• 数据输出方式：UART   RS485

• 感应高度：3-6CM

• 外形尺寸：30*30*5mm
• DATASHEET下载

• 工作电压：3.0-3.6v 和 3.8-5.5v
• 工作电流：小于50mA
• 接口：WG26/WG34/UART
• 读卡距离：因卡而异 < 6cm
• 工作温度：-25 ---- 85℃

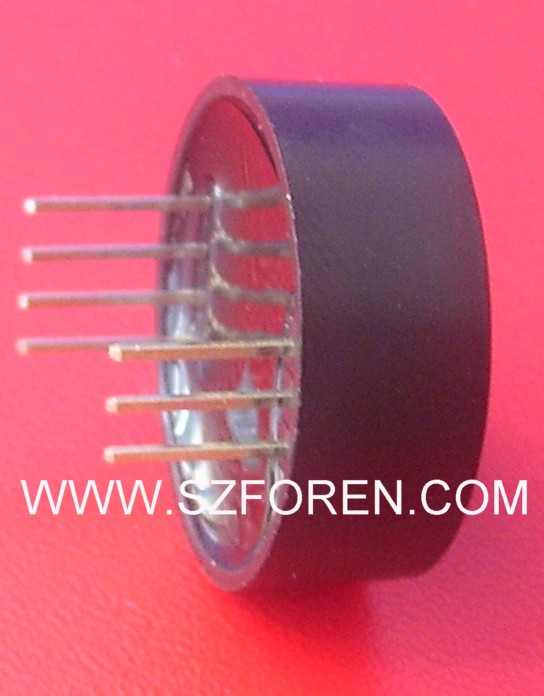

• 天线一体

• 工作电流：50mA
• 工作电压：+3.0-5.5V
• 工作温度：-30-80摄氏度
• 读卡种类：只读EM卡及兼容卡，读写125KHZ读写卡
• 感应高度：4-6CM
• 模块尺寸：直径24mm*高度9mm
• 生产工艺：采用黑色绝缘胶密封
• 内置天线外部无需天线
• 接口输出格式：WG26/WG34,曼彻斯特码
• DATASHEET下载

典型应用

• 嵌入式手持设备

• 门禁考勤机

• 工业控制

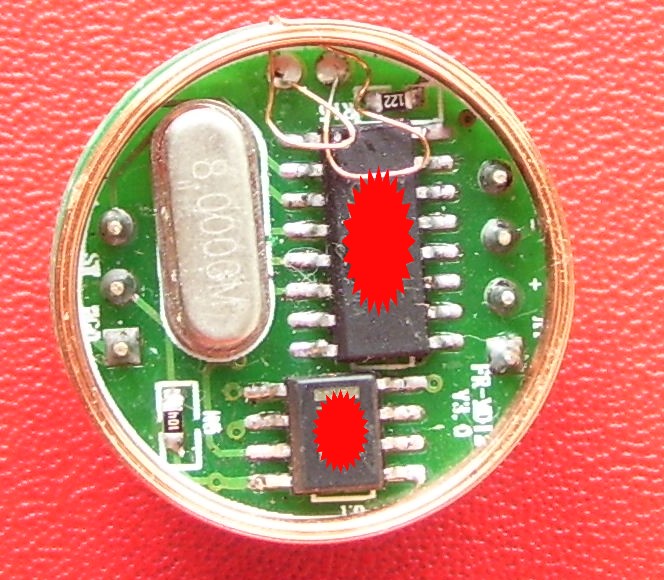

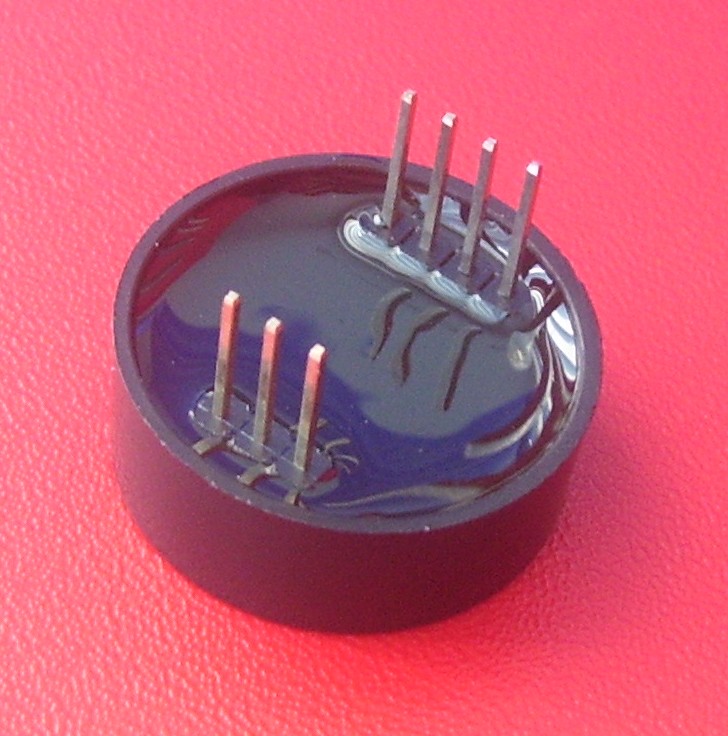

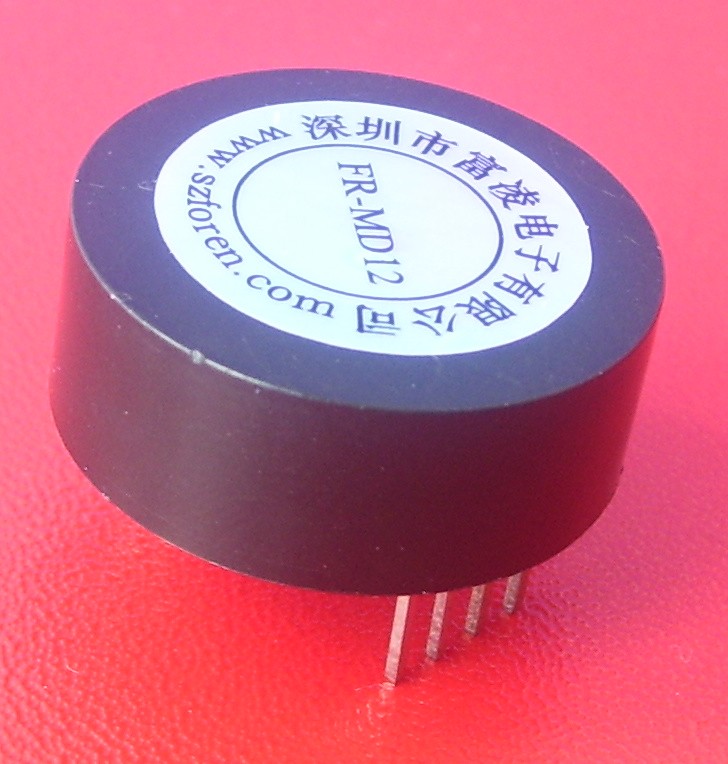

嵌入式模块FR-MD12B

• 工作电流：50mA
• 工作电压：+3.0-5.5V
• 工作温度：-30-80摄氏度
• 读卡种类：只读EM卡及兼容卡，读写125KHZ读写卡
• 感应高度：8-18CM
• 模块尺寸：直径24mm*高度9mm
• 生产工艺：采用黑色绝缘胶密封
• 接口输出格式：WG26/WG34,曼彻斯特码
• 外接天线：55x88的外形，电感值为124uH
• DATASHEET下载

典型应用

• 嵌入式手持设备

• 门禁考勤机

• 工业控制

• 工作电流：50mA
• 工作电压：+3.0-5.5V
• 工作温度：-30-80摄氏度
• 读卡种类：EM卡及兼容卡
• 感应高度：外置天线8-12CM，内置天线4-6CM
• 模块尺寸：直径24mm*高度9mm
• 生产工艺：采用黑色绝缘胶密封
• 接口输出格式：曼彻斯特码
• 外接天线：55x88的外形，电感值为124uH
• DATASHEET下载

典型应用

• 嵌入式手持设备

• 门禁考勤机\读卡器

• 工业控制

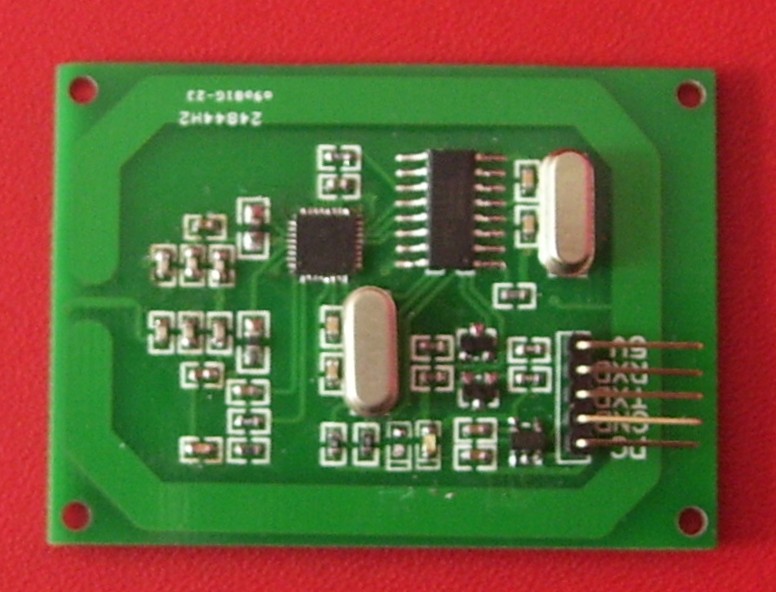

• 电    源： DC3.0V-5.5V

• 读卡工作电流：小于80mA

• 工作环境：-25℃到65℃、相对湿度为5% 到 95%

• 读卡类型：Mifare one 及其兼容卡

• 数据输出方式：UART   RS485

• 感应高度：4-8CM

• 外形尺寸：70*50*5mm
• DATASHEET下载

典型应用

• 门锁，巡更器，保险箱，PDA阅读器，嵌入式手持设备

• 适合电池供电应用

• ISO14443 Type A CPU卡读写模块及Type B协议读卡模块

• 电    源： DC3.0V-3.6V  or  3.8v-5.5V

• 典型耗电电流：小于80mA

• 外形尺寸:35*80*5mm

• 读卡协议：ISO14443 TYPE A CPU卡（FM1208) TYPE B

• 可读卡类型：MIFARE ONE 卡和二代证卡,SRI512

• 感应高度：4-8CM

• 工作环境：-25℃到65℃、相对湿度为5% 到 95%

• 输出格式：WG26/34/36/44，UART，RS232

FR8116AB-RW

• 电    源： DC3.8V-5.5V

• 典型耗电电流：小于50mA

• 外形尺寸：20*40*5mm

• 读卡协议：EM卡,HID卡

• 感应高度：4-15CM

• 可读卡类型：125KHZ EM卡及其兼容卡 或者 HID维根26卡

• 工作环境：-25℃到65℃、相对湿度为5% 到 95%

• 输出格式：WG26/34/36/44，UART

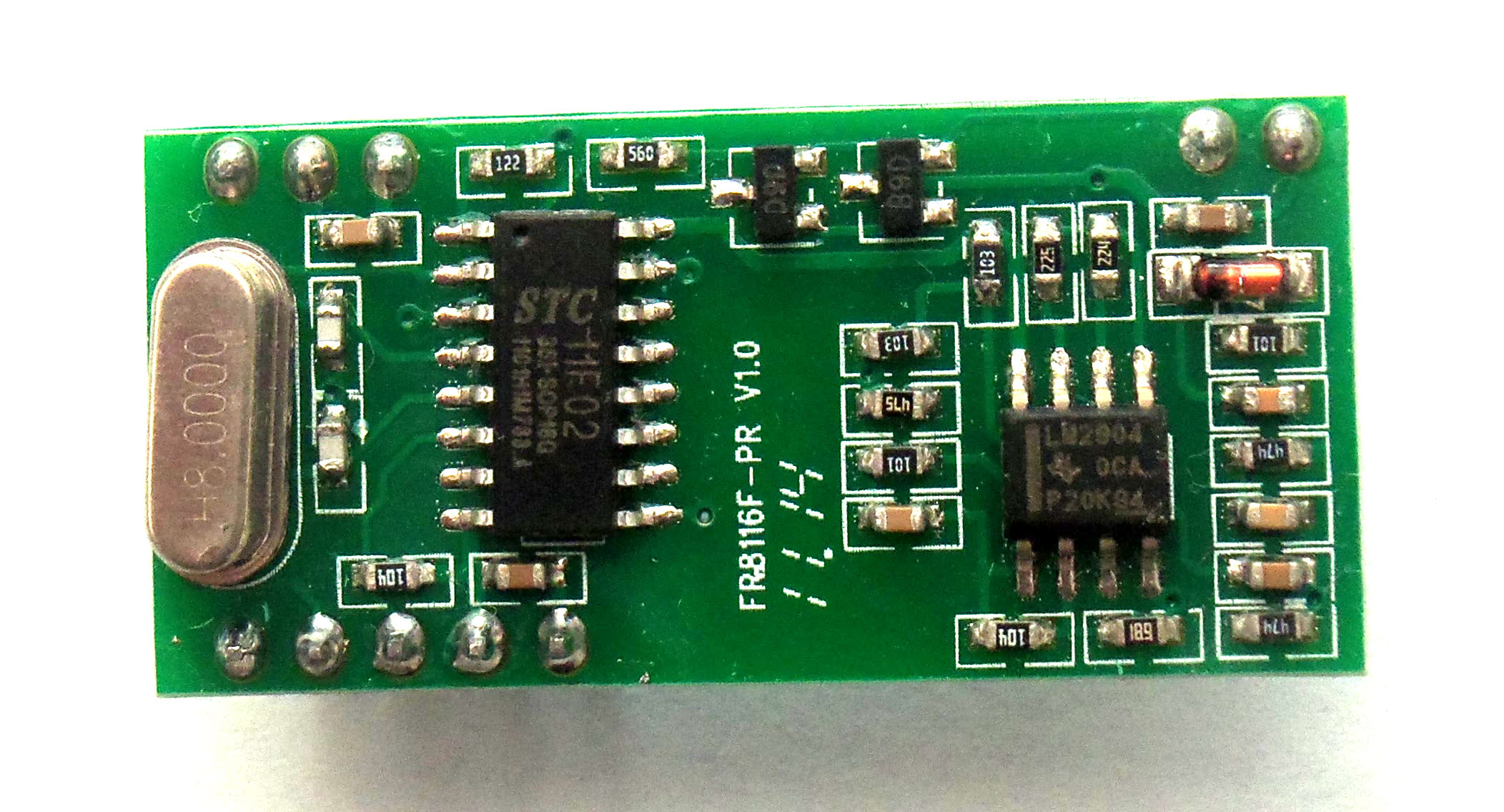

FR8116F-PR 125KHZ

• 支持协议：ISO18000-6B/ISO18000-6C(EPC G2)
• 工作频率：美标902MHz～928MHz，或国标920MHz～925MH
• 工作模式：广谱跳频(FHSS)
• 发射功率：20dBm～30 dBm(软件可调)

• 读卡速度：64bits小于10ms  读卡距离：1m～1.5m

• 写卡速度：8bits小于30ms   写卡距离：0.5m～1m
• RS232接口：有(或TTL串口) SPI接口：可选
• 天线接口：SMA接头(50欧姆)
• 电源：DC+5V,4A 功耗：4W
• 外型尺寸：40mm×40mm×4mm
• 外壳材质：铝合金
• 工作温度-30℃～70℃  工作湿度10% 至90%
• 存储温度-40℃～80℃  存储湿度5% 至95%
